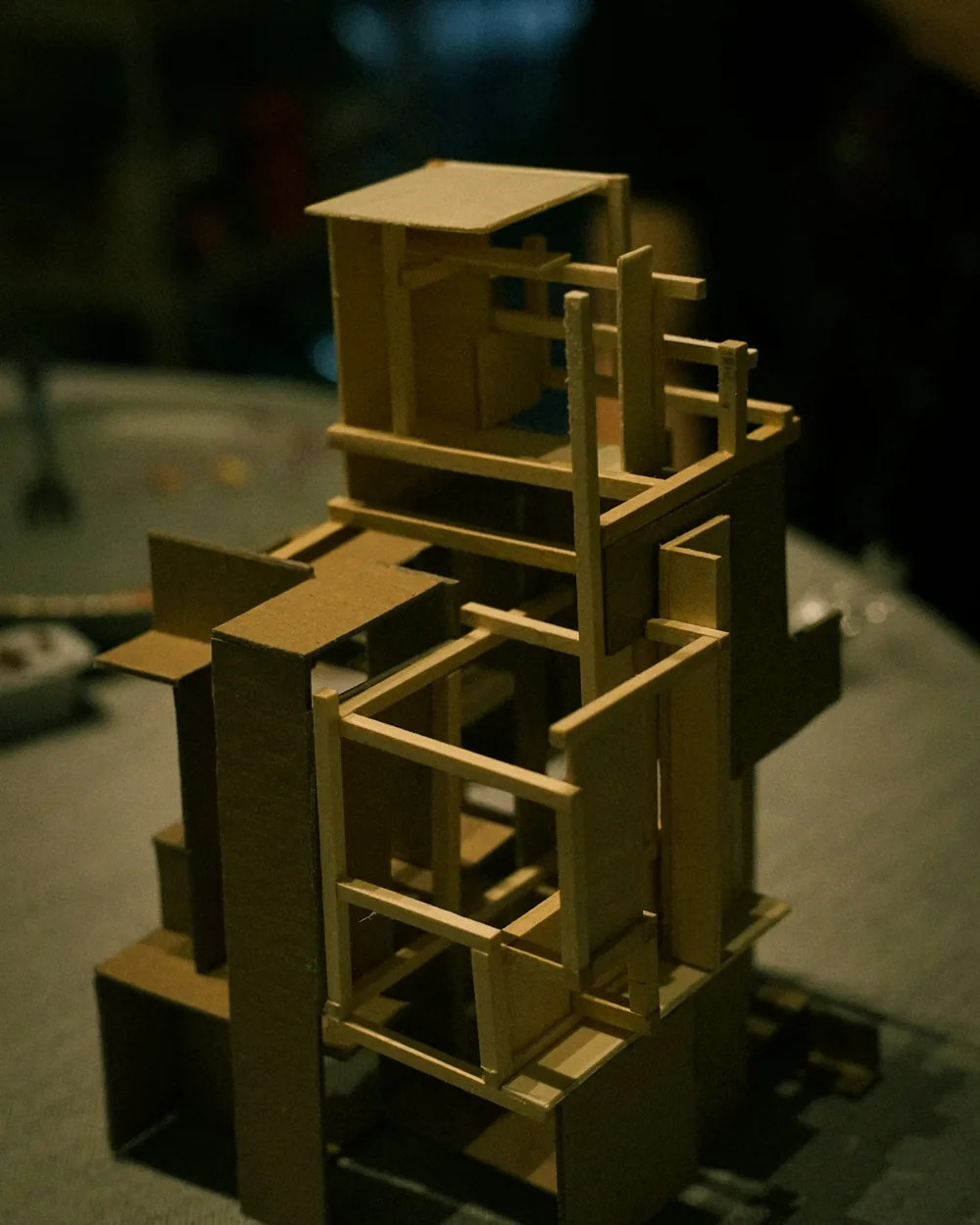

Dílenské poznámkyDílna architektonických maket: měřítko, materiály a přesnost spojů

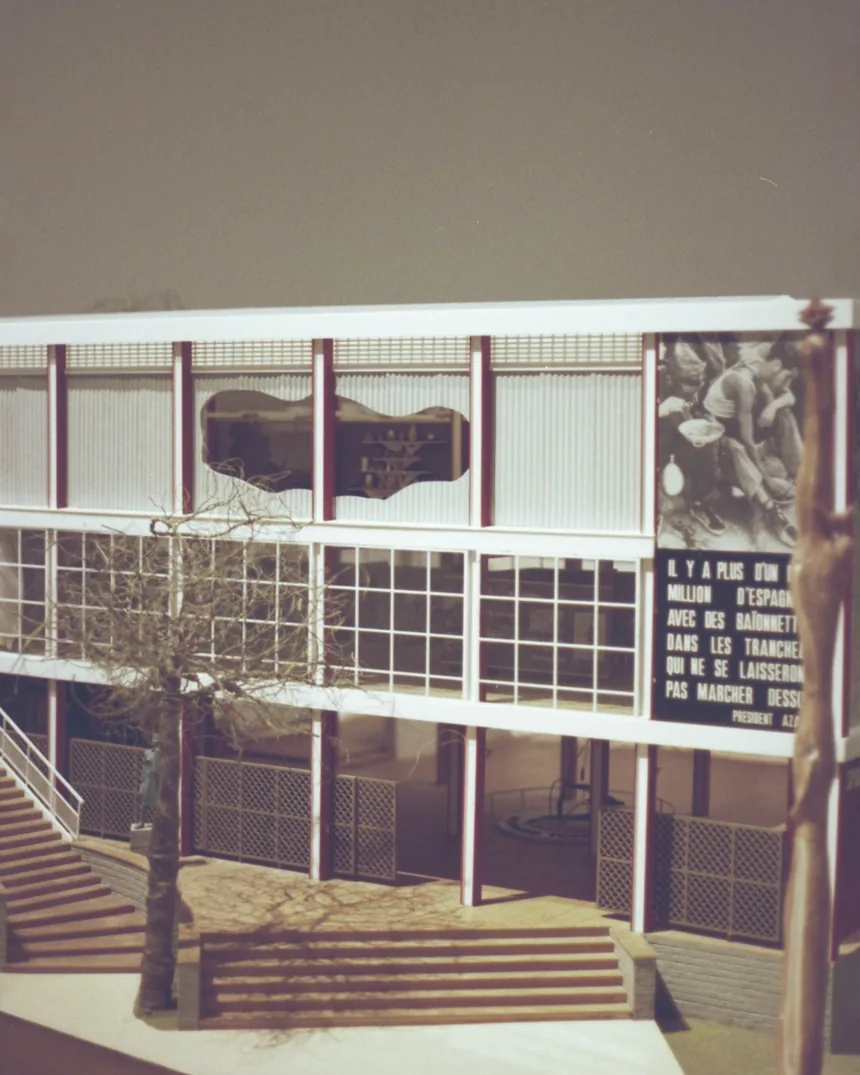

Měřítko není jen dělicí poměr, ale rozhodnutí o tom, jaká informace se do modelu vejde. V 1:500 mizí okenní otvory a zůstávají hmoty, střešní roviny a vztah k okolní zástavbě. V 1:200 už lze naznačit rytmus fasády a hlavní vstupy. Kolem 1:100 začíná být čitelná tloušťka stěny a rám okna. Od 1:50 níže se model blíží fyzickému detailu a nároky na přesnost prudce rostou — nepřesnost půl milimetru je náhle vidět.

Praktické pravidlo zní, že prvek, který by ve zvoleném měřítku vyšel tenčí než přibližně tři desetiny milimetru, se nemá stavět doslovně. Buď se vypustí, nebo se nahradí zkratkou: rytím, tiskem, změnou materiálu, jinou barvou. Model, který se pokouší o detail nad rámec svého měřítka, působí spíš rozostřeně než přesně.

Úroveň detailu se navíc nemusí držet na celé ploše stejná. Běžně se pracuje se dvěma úrovněmi: okolní zástavba zůstává jako neutrální blok bez členění, zatímco řešený objekt nese veškerou informaci. Rozdíl v propracování pak sám o sobě říká, co je předmětem a co kontextem.

Na co se ptát před prvním řezem

• Co má model především ukázat — hmotu, dispozici, konstrukci, nebo zasazení do terénu?
• Z jaké vzdálenosti se bude prohlížet a jestli se bude brát do ruky.
• Jaký největší rozměr ještě projde dveřmi, výtahem a přepravní bednou.
• Jestli bude model rozebíratelný, nebo se skládá jednou provždy.
• Které části zůstanou v neutrální bílé a kde se pracuje s barvou materiálu.

Ruční řez skalpelem nebo odlamovacím nožem má stále své místo. Je okamžitý, nevyžaduje přípravu dat a u malého počtu dílů bývá rychlejší než cokoliv jiného. Platí pro něj několik zásad: ostrá čepel se mění častěji, než se zdá nutné, vede se podle kovového pravítka a materiál se prořezává na několik lehkých tahů místo jednoho silného. Kolmost řezu je důležitější než jeho rychlost — šikmá hrana se při lepení projeví mezerou.

Laserový řez se vyplatí tam, kde se opakuje stejný prvek, kde jde o jemné členění nebo o díly, které musí do sebe zapadnout. Data je třeba připravit jako čisté uzavřené obrysy s oddělenými vrstvami pro řez a gravírování. Šířka spáry se pohybuje kolem desetiny až dvou desetin milimetru podle materiálu a nastavení, a je nutné s ní počítat v rozměru dílu, jinak se sestava po slepení zmenší.

Řezná hrana kartonu po laseru tmavne. Někdy je to vítaný efekt, jindy vada — u světlého modelu se tmavý obrys objeví na každé hraně. Řešením bývá lehké přebroušení, přelepení hranovým proužkem, nebo záměrné využití tmavé linie jako součásti výrazu. Rozhodnout se je lepší předem, protože po slepení už se hrana čistí těžko.

Podnož modelu není jen deska, na které stavba stojí. Určuje, jak se čte vztah objektu k terénu, kde končí zobrazované území a jak se dívá oko. Nejrozšířenější je vrstevnicová metoda: výškopis se rozdělí na kroky odpovídající tloušťce materiálu, každá vrstva se vyřeže a nalepí na předchozí. Výsledné schodovité stupně se buď nechají přiznané jako grafická informace, nebo se zatmelí a přebrousí do plynulého svahu.

Volba výškového kroku je kompromis. Malý krok dává hladší tvar, ale znásobuje počet vrstev a lepených ploch. Velký krok se staví rychle, zato v mírném svahu vzniknou nepřirozeně široké terasy. Užitečné je zvolit krok tak, aby odpovídal celému číslu ve skutečnosti — vrstvy pak samy nesou výškovou informaci.

Hranice pozemku se v modelu obvykle řeší třemi způsoby: přiznaným řezem terénem se svislou stěnou, měkkým doběhem do roviny podnože, nebo zapuštěním celého území do rámu. Řez působí nejvíce jako výkres a jasně říká, že jde o výřez. Doběh je vhodnější tam, kde má okolí splynout. Rám dává modelu pevný okraj a chrání hrany při manipulaci.

Světlo v modelu má smysl jen tehdy, když něco ukazuje: hloubku interiéru, průchod parterem, rytmus otvorů po setmění. Rozsvítit vše naráz obvykle vede k tomu, že se model změní v svítící krabici a hmota se ztratí. Střídmost je zde totéž co u detailu — svítí to, co má být sděleno.

Technicky se nejčastěji pracuje s difuzním zdrojem umístěným uvnitř hmoty a s vrstvou, která světlo rozptýlí, aby nebyl vidět bod. Bílý karton propouští překvapivě mnoho světla, takže tenké stěny je nutné zevnitř podložit tmavší vrstvou, jinak celá hmota lehce prosvítá a hrany ztrácejí ostrost. Vedení kabeláže je dobré promyslet dřív, než se slepí podnož — dodatečné protahování vodičů hotovým modelem je nejrychlejší cesta k poškození.

Teplota světla ovlivňuje čtení materiálu. Studený tón zdůrazňuje bílé plochy a působí technicky, teplý tón sbližuje karton s dýhou a model zjemňuje. Volba by měla odpovídat tomu, jak je model prezentován, včetně barvy okolního osvětlení místnosti.

Uspořádání desky ovlivňuje přesnost víc, než by se zdálo. Základem je rovná řezací podložka dostatečně velká na největší díl, protože řez přes okraj podložky vždy uhne. Světlo má přicházet z boku a shora, ideálně ze dvou stran, aby ruka nevrhala stín přesně do místa řezu.

Vyplácí se rozdělit desku na tři zóny: řezání, lepení a odkládání hotových dílů. Lepidla a rozpouštědla patří stranou od místa, kde se pracuje s nožem, a odřezky se odklízejí průběžně, protože drobný odpad pod pravítkem nadzvedne materiál a poruší přímost řezu. Vyřezané díly je dobré ukládat po skupinách podle pořadí sestavování, ne podle tvaru.

Bezpečnost je zde součástí přesnosti. Ostrý nůž vyžaduje menší sílu a méně často sklouzne, čepele se odkládají do uzavřené nádoby a laserový stroj se nikdy nenechává bez dohledu a bez odtahu. Klidný, uklizený stůl v praxi znamená méně oprav.
